Palettenregal - System Made in Germany

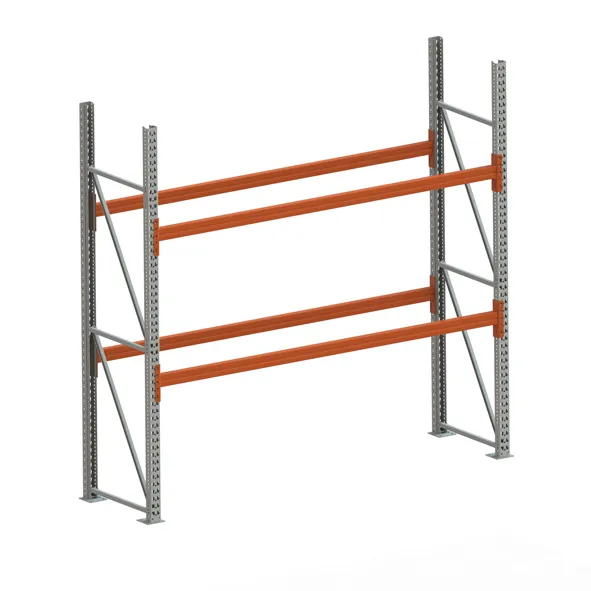

Palettenregal Stabil Grundregal – 270×270×80 cm, 3 Ebenen
Palettenregal Stabil Anbauregal – 270×270×80 cm, 3 Ebenen

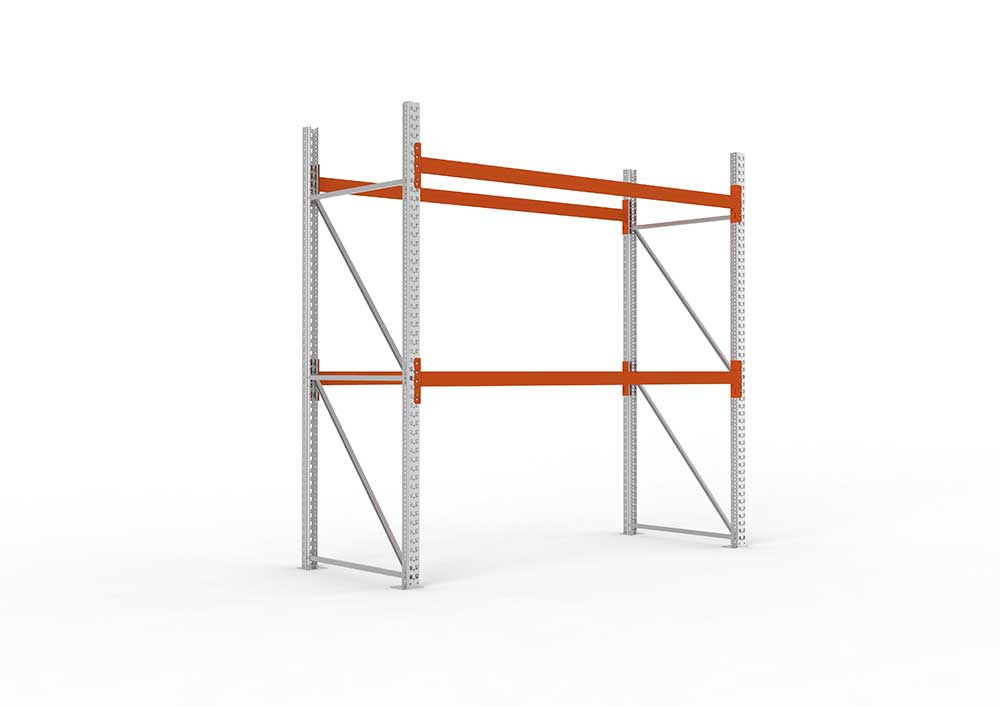

Palettenregal Stabil Grundregal – 270×270×110 cm, 3 Ebenen
- Höhe: 2.700 mm
- Breite: 2.700 mm
- Tiefe: 1100 mm
- Fachlast: 1.500 kg
- Oberfläche: Verzinkt / RAL 2001
Palettenregal Extrastabil Grundregal – 270×270×80 cm, 3 Ebenen

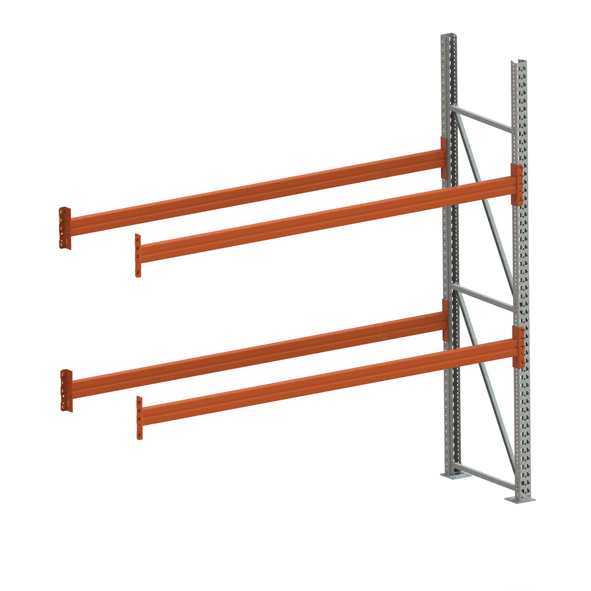

Palettenregal Extrastabil Anbauregal – 270×270×80 cm, 3 Ebenen

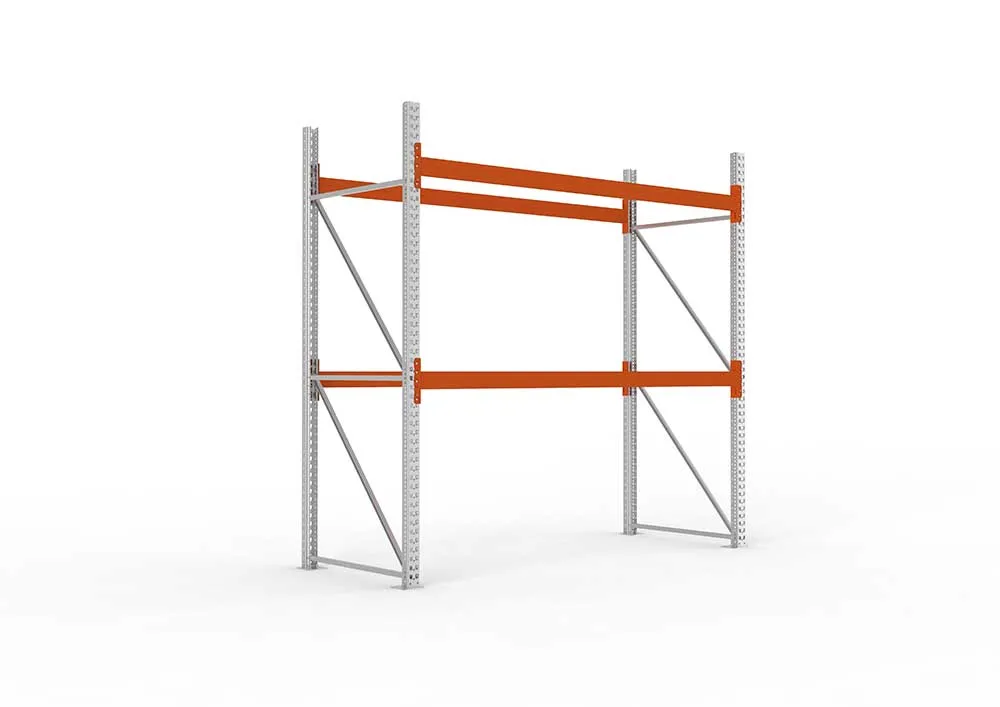

Palettenregal Extrastabil Grundregal – 270×270×110 cm, 3 Ebenen
- Höhe: 2.700 mm
- Breite: 2.700 mm
- Tiefe: 1100 mm
- Fachlast: 2.400 kg
- Oberfläche: Verzinkt / RAL 2001
Palettenregal Stabil Grundregal – 330×270×80 cm, 3 Ebenen

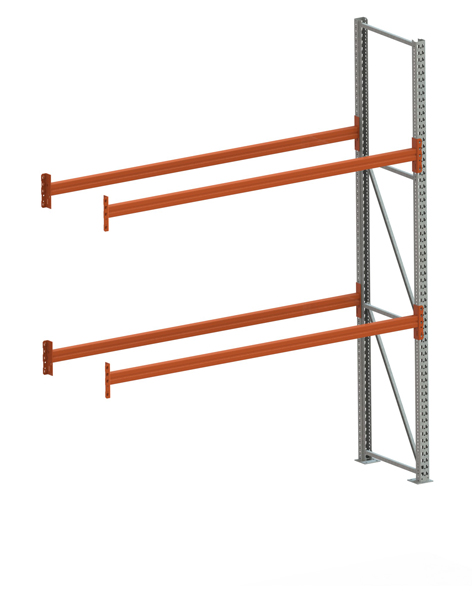

Palettenregal Stabil Anbauregal – 330×270×80 cm, 3 Ebenen

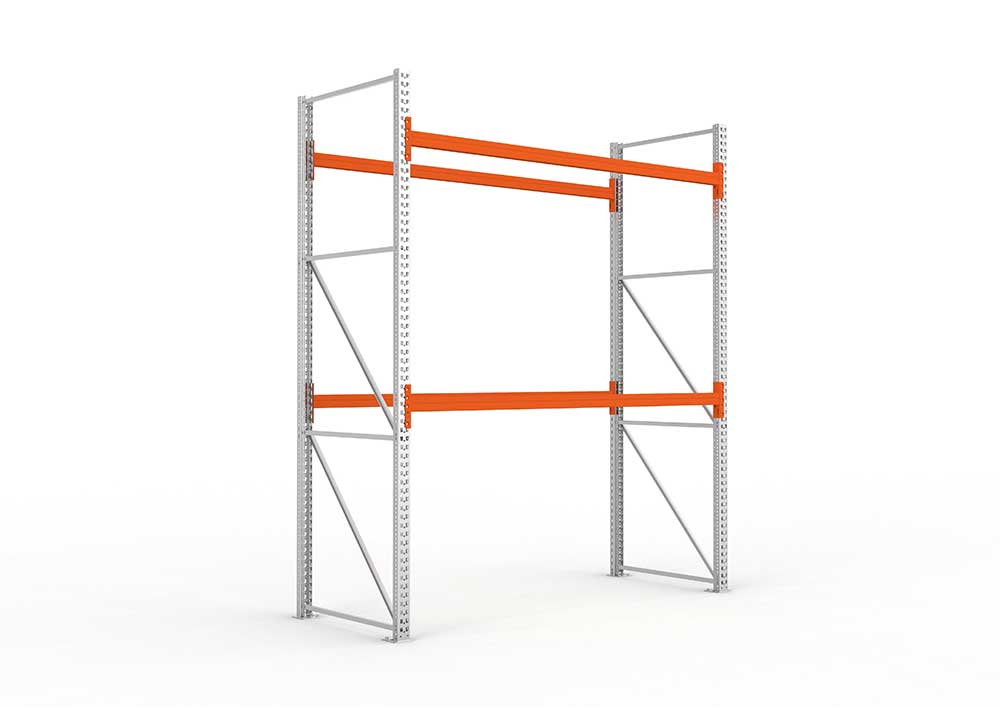

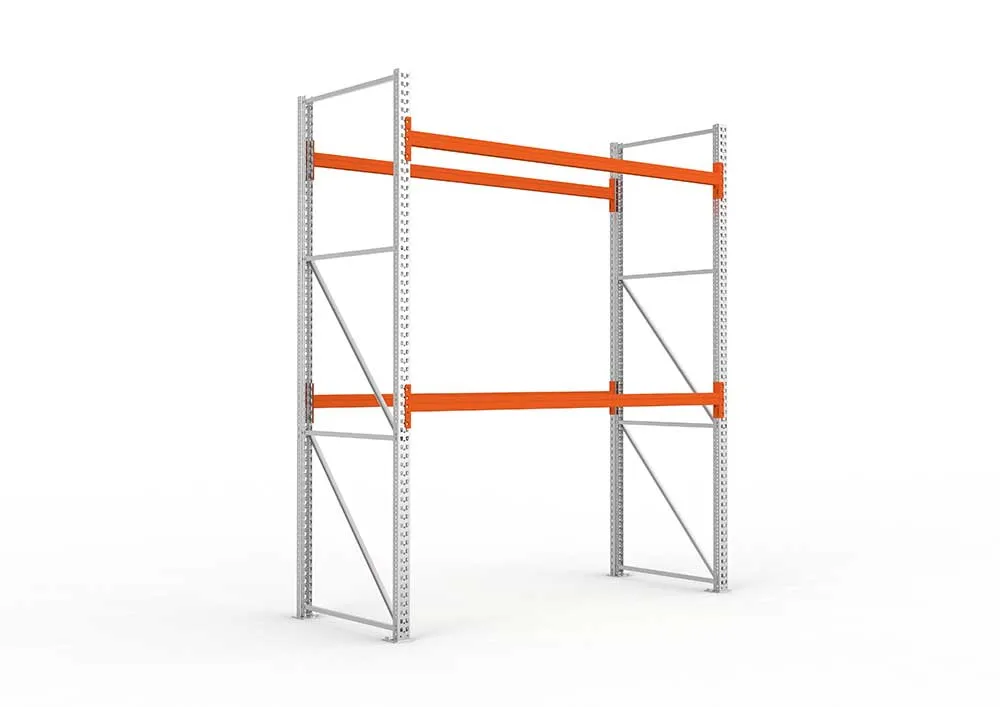

Palettenregal Stabil Grundregal – 330×270×110 cm, 3 Ebenen
- Höhe: 3.300 mm
- Breite: 2.700 mm
- Tiefe: 1100 mm
- Fachlast: 1.500 kg
- Oberfläche: Verzinkt / RAL 2001

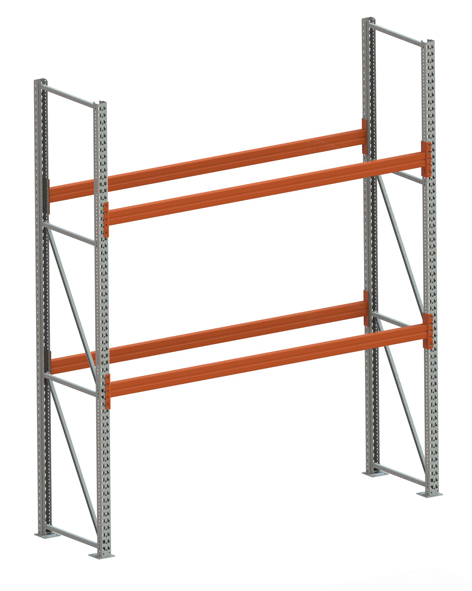

Palettenregal Extrastabil Grundregal – 330×270×80 cm, 3 Ebenen

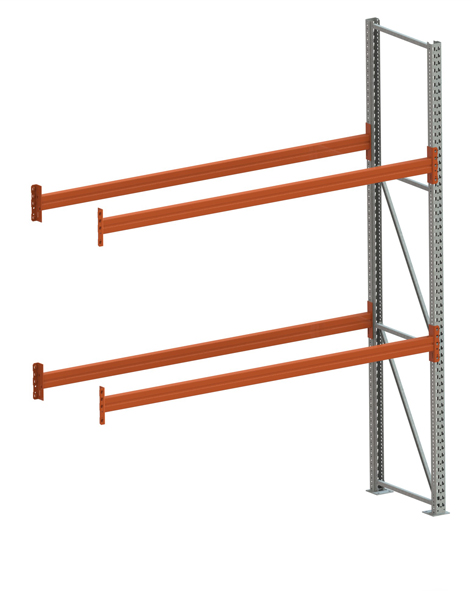

Palettenregal Extrastabil Anbauregal – 330×270×80 cm, 3 Ebenen

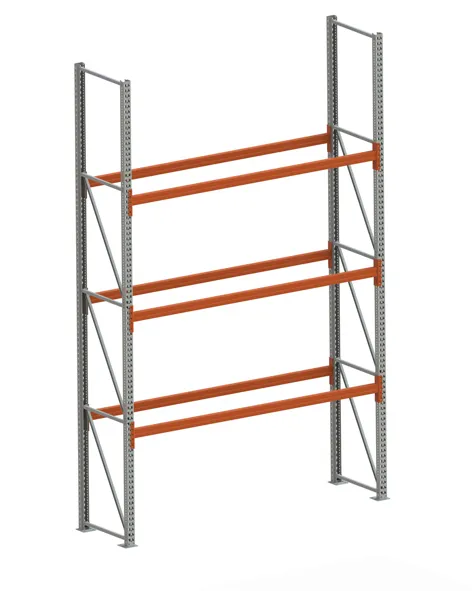

Palettenregal Stabil Grundregal – 440×270×80 cm, 4 Ebenen

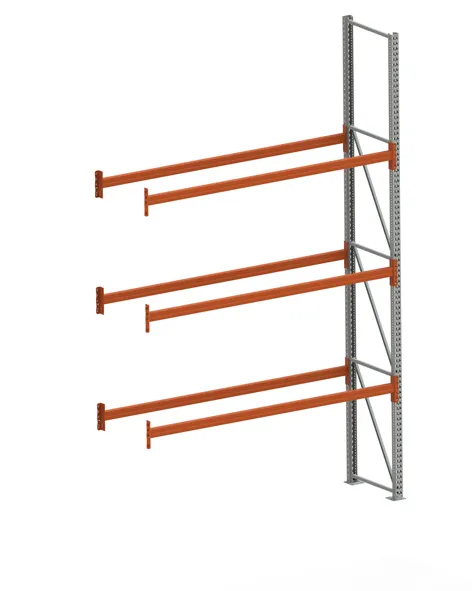

Palettenregal Stabil Anbauregal – 440×270×80 cm, 4 Ebenen
Palettenregal Stabil Grundregal – 440×270×110 cm, 4 Ebenen
- Höhe: 4.400 mm
- Breite: 2.700 mm
- Tiefe: 1100 mm
- Fachlast: 1.500 kg
- Oberfläche: Verzinkt / RAL 2001

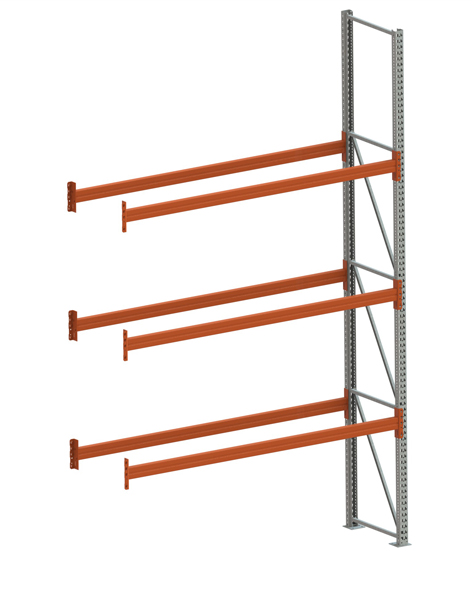

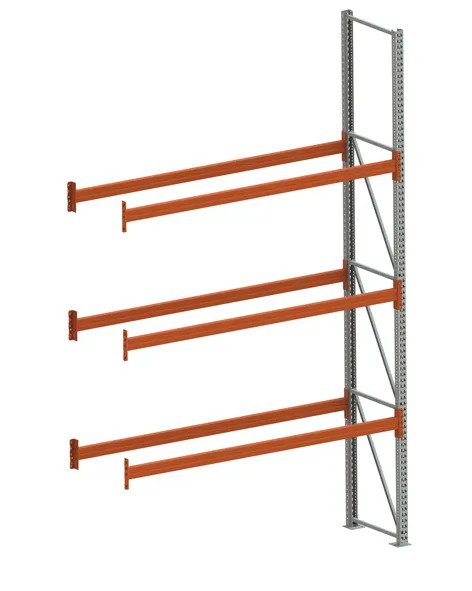

Palettenregal Extrastabil Anbauregal – 440×270×80 cm, 4 Ebenen

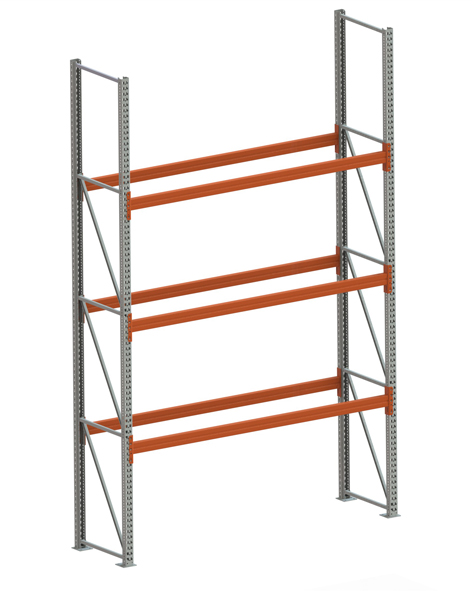

Palettenregal Extrastabil Grundregal – 440×270×80 cm, 4 Ebenen

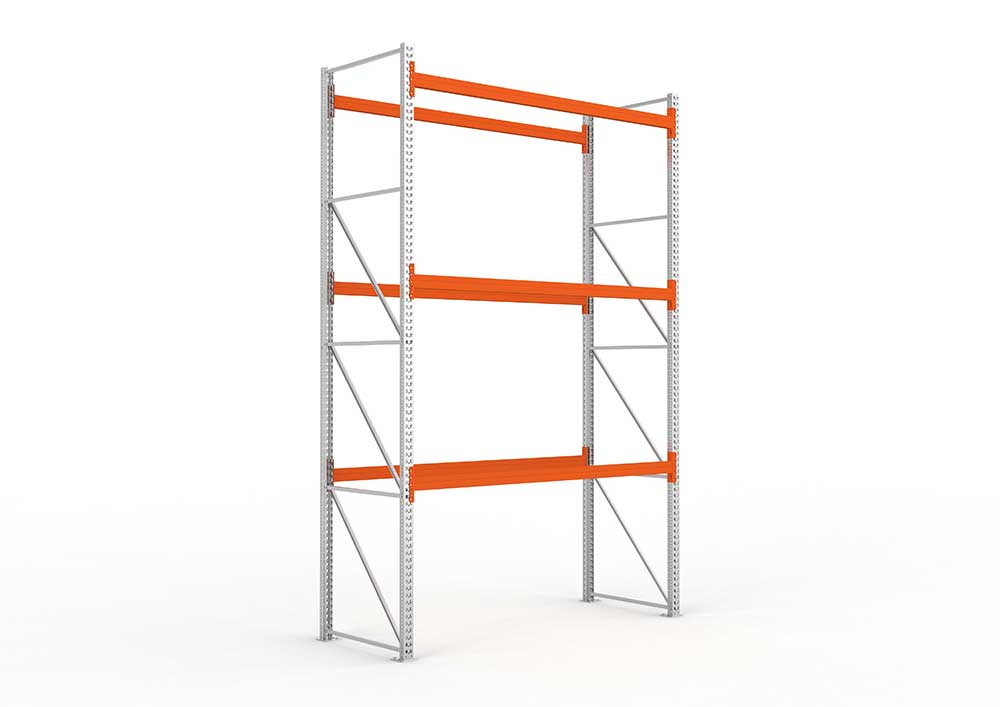

Palettenregal Extrastabil Grundregal – 440×270×110 cm, 4 Ebenen
- Höhe: 4.400 mm
- Breite: 2.700 mm
- Tiefe: 1100 mm
- Fachlast: 2.400 kg
- Oberfläche: Verzinkt / RAL 2001

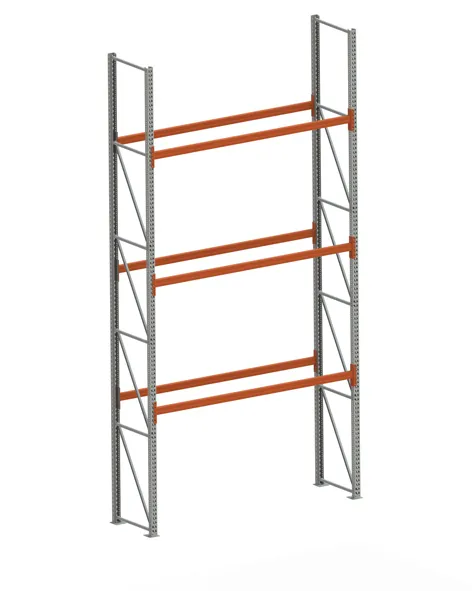

Palettenregal Stabil Grundregal – 550×270×80 cm, 4 Ebenen
Palettenregal Stabil Anbauregal – 550×270×80 cm, 4 Ebenen
Palettenregal Stabil Grundregal – 550×270×110 cm, 4 Ebenen
- Höhe: 5.500 mm
- Breite: 2.700 mm
- Tiefe: 1100 mm
- Fachlast: 1.500 kg
- Oberfläche: Verzinkt / RAL 2001

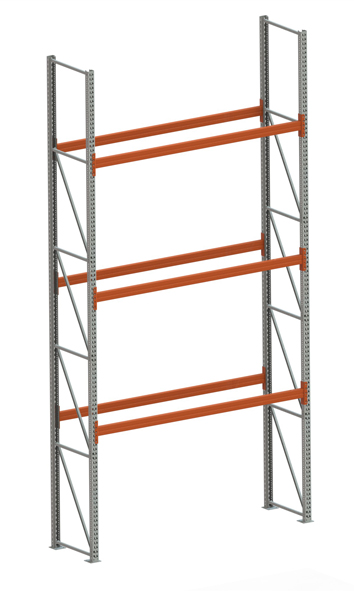

Palettenregal Extrastabil Grundregal – 550×270×80 cm, 4 Ebenen
Palettenregal Extrastabil Anbauregal – 550×270×80 cm, 4 Ebenen
Palettenregal Extrastabil Grundregal – 550×270×110 cm, 4 Ebenen
- Höhe: 5.500 mm
- Breite: 2.700 mm
- Tiefe: 1100 mm
- Fachlast: 2.400 kg
- Oberfläche: Verzinkt / RAL 2001

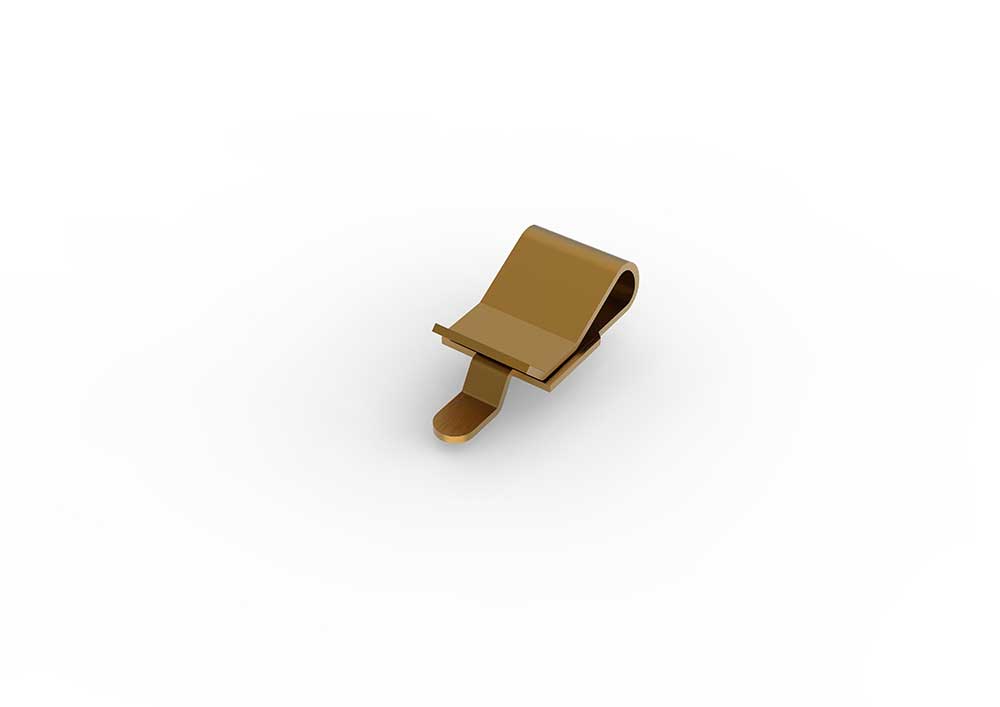

Abdeckbodenträger 40 mm vzk Gelb für Stahlfachböden mit 40er : Zn gelb + therm 4h verzinkt
Was ist ein Palettenregal?
Ein Palettenregal ist ein Schwerlastregal für die maschinelle Lagerung von Paletten mithilfe von Gabelstaplern. Die Paletten liegen auf Traversen (Querträgern) auf und werden über parallel verlaufende Gänge ein- und ausgelagert. Palettenregale sind die Standard-Lagerlösung in Logistikzentren, Lagerhallen und Produktionsbetrieben – sie bieten direkten Zugriff auf jede einzelne Palette.
Im Gegensatz zu Fachbodenregalen haben Palettenregale keine durchgehenden Böden. Stattdessen werden die Paletten oder Gitterboxen direkt auf den Traversen abgestellt. Das ermöglicht deutlich höhere Traglasten und die effiziente Nutzung der Hallenhöhe.
Palettenregal vs. Weitspannregal
Palettenregale sind für die maschinelle Beladung mit Gabelstaplern konzipiert – die Paletten werden komplett auf die Traversenebenen gehoben. Weitspannregale hingegen sind für die manuelle Beladung von Hand ausgelegt. Palettenregale erreichen deutlich höhere Traglasten (bis 2.400 kg pro Ebene) und Regalhöhen (bis 550 cm), erfordern aber einen Gabelstapler und ausreichend Gangbreite.
Einsatzbereiche
- Logistik & Versand: Distributionslager, Versandzentren, Kommissionierung
- Industrie & Produktion: Rohmaterial, Halbfertigware, schwere Bauteile
- Handel: Großhandel, Cash & Carry
- Lebensmittel: Kühl- und Trockenlager
- Handwerk: Baustoffe, Werkzeuge, Ersatzteile
Vorteile bei Lagerknecht
- Direkt vom Hersteller – Made in Germany
- Traglasten bis 2.400 kg pro Ebene
- GS-geprüft und nach Industriestandards zertifiziert
- Versandkostenfreie Lieferung innerhalb Deutschlands
- 5 Jahre Garantie auf alle Modelle
Weiterführende Ratgeber:
Zwei Tragkraft-Stufen
- Stabil: Bis 1.500 kg pro Traversenebene
- Extrastabil: Bis 2.400 kg pro Traversenebene
Die zulässige Feldlast (Gesamtbelastung zwischen zwei Ständern) liegt bei unseren Modellen zwischen 3.020 und 20.000 kg.
Verfügbare Maße
| Maß | Verfügbare Werte |
|---|---|
| Höhe | 270–550 cm |
| Breite | 120–565 cm |
| Tiefe | 80–110 cm |
| Fachlast pro Ebene | 1.500 oder 2.400 kg |
Die 110-cm-Tiefe eignet sich ideal für die Längseinlagerung von Europaletten (120×80 cm). Durch Kombination von Grundregal und Anbauregalen lässt sich die Gesamtbreite flexibel skalieren.
Palettenformate
Unsere Palettenregale sind mit Europaletten (120×80 cm) kompatibel – dem in Deutschland am weitesten verbreiteten Format. Auch Industriepaletten und Sonderformate können gelagert werden, sofern Traversenlänge und Regaltiefe entsprechend gewählt werden.
Fachlast und Feldlast
Die Fachlast gibt an, wie viel Gewicht eine einzelne Traversenebene maximal tragen darf. Die Feldlast ist das zulässige Gesamtgewicht aller Ebenen eines Regalfeldes. Die Summe aller Fachlasten darf die Feldlast nicht überschreiten. Beide Werte müssen auf einem Belastungsschild am Regal gut sichtbar angebracht sein.
Gangbreite planen
Die Gangbreite hängt vom eingesetzten Gabelstapler-Typ ab. Für Standard-Frontstapler gilt als Faustregel: Gangbreite = Staplerlänge + Palettenlänge + Sicherheitszuschlag. In der Praxis liegen Breitgangregale typischerweise bei 2,50 bis 4,00 m Gangbreite.
Grundregal vs. Anbauregal
Ein Grundregal steht eigenständig mit zwei vollständigen Rahmen. Ein Anbauregal hat nur einen Rahmen und wird seitlich an ein bestehendes Grundregal angeschlossen – der gemeinsame Rahmen spart Platz und Kosten. Sie benötigen immer mindestens ein Grundregal als Startpunkt.
Oberflächen
- Verzinkt (sendzimirverzinkt) – besonders korrosionsbeständig
- RAL 1003 Signalgelb – erhöhte Sichtbarkeit in der Lagerhalle
- RAL 2001 Rotorange – optische Orientierung und Sicherheitsmarkierung
Aufbau Schritt für Schritt
- Rahmen aufstellen und mit Fußplatten im Boden verschrauben.
- Traversen in die Lochungen der Stützen einhängen.
- Sicherungsstifte einsetzen, um die Traversen gegen versehentliches Ausheben zu sichern.
- Regal mit Wasserwaage ausrichten und Bodenverankerung prüfen.
- Belastungsschild anbringen (Fachlast, Feldlast, Ebenenzahl).
Alle Fußplatten, Schrauben und Sicherungsstifte sind im Lieferumfang enthalten. Wir empfehlen die Montage durch mindestens zwei Personen.
Bodenverankerung (Pflicht)
Palettenregale müssen mit den Fußplatten im Boden verankert werden – das ist sowohl aus Sicherheitsgründen als auch nach den geltenden Normen vorgeschrieben. Der Untergrund muss das Regal inklusive maximaler Beladung tragen können und ausreichend eben sein.
Anfahrschutz
An allen Eckbereichen von Regalen, die mit Gabelstaplern bedient werden, muss ein Anfahrschutz montiert sein. Dieser schützt die Regalstützen vor Beschädigungen und muss mindestens 400 mm hoch sein, separat im Boden verankert und nicht mit den Regalstützen verbunden. Anfahrschutz-Elemente sind als Zubehör erhältlich.
Regalprüfung nach DIN EN 15635
Gemäß DIN EN 15635 und der DGUV Information 208-061 müssen gewerblich genutzte Palettenregale mindestens einmal jährlich von einer befähigten Person (Regalprüfer) inspiziert werden. Zusätzlich sind wöchentliche Sichtkontrollen durch geschulte Mitarbeiter vorgeschrieben. Die Prüfung umfasst Rahmen, Traversen, Verbindungen und Bodenverankerung.
Normen und Zertifizierungen
Unsere Palettenregale erfüllen die wichtigsten Sicherheitsnormen: DIN EN 15512 (Konstruktion und Berechnung), DIN EN 15620 (Maßtoleranzen), DIN EN 15629 (Lastenheft), DIN EN 15635 (Nutzung und Wartung) sowie FEM 10208 (Regalstandards).
Pflege & Wartung
Palettenregale aus Stahl sind grundsätzlich wartungsarm. Prüfen Sie regelmäßig den festen Sitz der Sicherungsstifte, kontrollieren Sie Rahmen und Traversen auf Verformungen oder Anfahrschäden und tauschen Sie beschädigte Komponenten sofort aus. Kratzer in der Oberfläche mit Zinkspray oder Korrosionsschutzlack behandeln. Halten Sie die Gänge frei und achten Sie darauf, dass die Bodenverankerung intakt ist.
Was ist ein Palettenregal?
Ein Palettenregal ist ein Schwerlastregal für die maschinelle Lagerung von Paletten mithilfe von Gabelstaplern. Die Paletten liegen auf Traversen auf und werden über parallel verlaufende Gänge ein- und ausgelagert. Palettenregale bieten direkten Zugriff auf jede einzelne Palette.
Was unterscheidet ein Palettenregal von einem Weitspannregal?
Palettenregale sind für die maschinelle Beladung mit Gabelstaplern konzipiert. Weitspannregale hingegen sind für die manuelle Beladung von Hand ausgelegt. Palettenregale erreichen höhere Traglasten (bis 2.400 kg pro Ebene) und Regalhöhen (bis 550 cm), erfordern aber einen Gabelstapler und ausreichend Gangbreite.
Wie viel Gewicht trägt ein Palettenregal?
Unsere Palettenregale gibt es in zwei Stufen: Stabil mit bis zu 1.500 kg pro Ebene und Extrastabil mit bis zu 2.400 kg pro Ebene – jeweils bei gleichmäßiger Lastverteilung. Die Feldlast liegt zwischen 3.020 und 20.000 kg.
Was ist der Unterschied zwischen Fachlast und Feldlast?
Die Fachlast gibt an, wie viel Gewicht eine einzelne Traversenebene maximal tragen darf. Die Feldlast ist das zulässige Gesamtgewicht aller Ebenen eines Regalfeldes. Die Summe aller Fachlasten darf die Feldlast nicht überschreiten. Beide Werte müssen auf einem Belastungsschild am Regal angebracht sein.
Welche Maße haben Palettenregale?
Höhen von 270 bis 550 cm, Breiten von 120 bis 565 cm und Tiefen von 80 bis 110 cm. Die 110-cm-Tiefe eignet sich ideal für die Längseinlagerung von Europaletten (120×80 cm).
Welche Palettenformate passen in die Regale?
Unsere Regale sind mit Europaletten (120×80 cm) kompatibel. Auch Industriepaletten und Sonderformate können gelagert werden, sofern Traversenlänge und Regaltiefe entsprechend gewählt werden.
Wie wird ein Palettenregal aufgebaut?
Die Rahmen werden aufgestellt und mit Fußplatten im Boden verschraubt, anschließend werden die Traversen in die Lochungen eingehängt und mit Sicherungsstiften gesichert. Alle Fußplatten, Schrauben und Sicherungsstifte sind im Lieferumfang enthalten. Wir empfehlen die Montage durch mindestens zwei Personen.
Muss ein Palettenregal am Boden verankert werden?
Ja. Palettenregale müssen mit den Fußplatten im Boden verankert werden – das ist sowohl aus Sicherheitsgründen als auch nach den geltenden Normen vorgeschrieben.
Brauche ich einen Anfahrschutz?
Ja. An allen Eckbereichen von Regalen, die mit Gabelstaplern bedient werden, muss ein Anfahrschutz montiert sein. Dieser muss mindestens 400 mm hoch sein, separat im Boden verankert und nicht mit den Regalstützen verbunden.
Welche Gangbreite benötige ich?
Das hängt vom Gabelstapler-Typ ab. Für Standard-Frontstapler: Gangbreite = Staplerlänge + Palettenlänge + Sicherheitszuschlag. Typisch bei Breitgangregalen: 2,50 bis 4,00 m.
Kann ich ein Palettenregal nachträglich erweitern?
Ja. Jedes Grundregal lässt sich mit Anbauregalen erweitern. Anbauregale teilen sich einen Rahmen mit dem bestehenden Regal. Auch zusätzliche Traversenebenen und Zubehör wie Tiefenstege oder Durchschubsicherungen können nachgerüstet werden.
Was ist der Unterschied zwischen Grundregal und Anbauregal?
Ein Grundregal steht eigenständig mit zwei vollständigen Rahmen. Ein Anbauregal hat nur einen Rahmen und wird seitlich an ein bestehendes Grundregal angeschlossen. Sie benötigen immer mindestens ein Grundregal als Startpunkt.
Brauchen Palettenregale Fachböden?
Standardmäßig nein. Die Paletten liegen direkt auf den Traversen auf. Optional können Drahtgitterpaneele als Durchfallschutz eingelegt werden. Für Kommissionierbereiche empfehlen wir Gitterroste als Auflageebene.
Welche Normen gelten für Palettenregale?
DIN EN 15512 (Konstruktion), DIN EN 15620 (Maßtoleranzen), DIN EN 15629 (Lastenheft), DIN EN 15635 (Nutzung und Wartung) sowie FEM 10208 (Regalstandards). Unsere Palettenregale sind entsprechend geprüft.
Ist eine regelmäßige Regalprüfung Pflicht?
Ja. Gemäß DIN EN 15635 müssen gewerblich genutzte Palettenregale mindestens einmal jährlich von einer befähigten Person geprüft werden. Zusätzlich sind wöchentliche Sichtkontrollen durch geschulte Mitarbeiter vorgeschrieben.
Was muss auf dem Belastungsschild stehen?
Die zulässige Fachlast pro Ebene, die zulässige Feldlast, die Anzahl der Ebenen und ggf. die maximale Last pro Fach. Das Schild muss an jeder Regalzeile angebracht und jederzeit lesbar sein.
In welchen Oberflächen gibt es Palettenregale?
Verzinkt (sendzimirverzinkt, korrosionsbeständig), RAL 1003 Signalgelb und RAL 2001 Rotorange. Die farbigen Varianten erhöhen die Sichtbarkeit in der Lagerhalle.
Für welche Branchen eignen sich Palettenregale?
Logistik und Versand, Industrie und Produktion, Handel (Großhandel, Cash & Carry), Lebensmittel (Kühl- und Trockenlager) und Handwerk (Baustoffe, Werkzeuge). Überall dort, wo Paletten mit Staplern bewegt werden.
Wie pflege ich ein Palettenregal?
Sicherungsstifte regelmäßig prüfen, Rahmen und Traversen auf Verformungen oder Anfahrschäden kontrollieren, beschädigte Komponenten sofort austauschen. Kratzer mit Zinkspray behandeln. Gänge freihalten, Bodenverankerung intakt halten.
Worauf sollte ich beim Kauf eines Palettenregals achten?
Die wichtigsten Kriterien: Fachlast (1.500 oder 2.400 kg), Feldlast, Regalhöhe (passend zur Hallenhöhe und Staplerhubhöhe), Tiefe (80 oder 110 cm je nach Palettenformat) und Gangbreite (abhängig vom Staplertyp). Planen Sie Anfahrschutz mit ein und prüfen Sie, ob der Hallenboden die Gesamtlast trägt.
